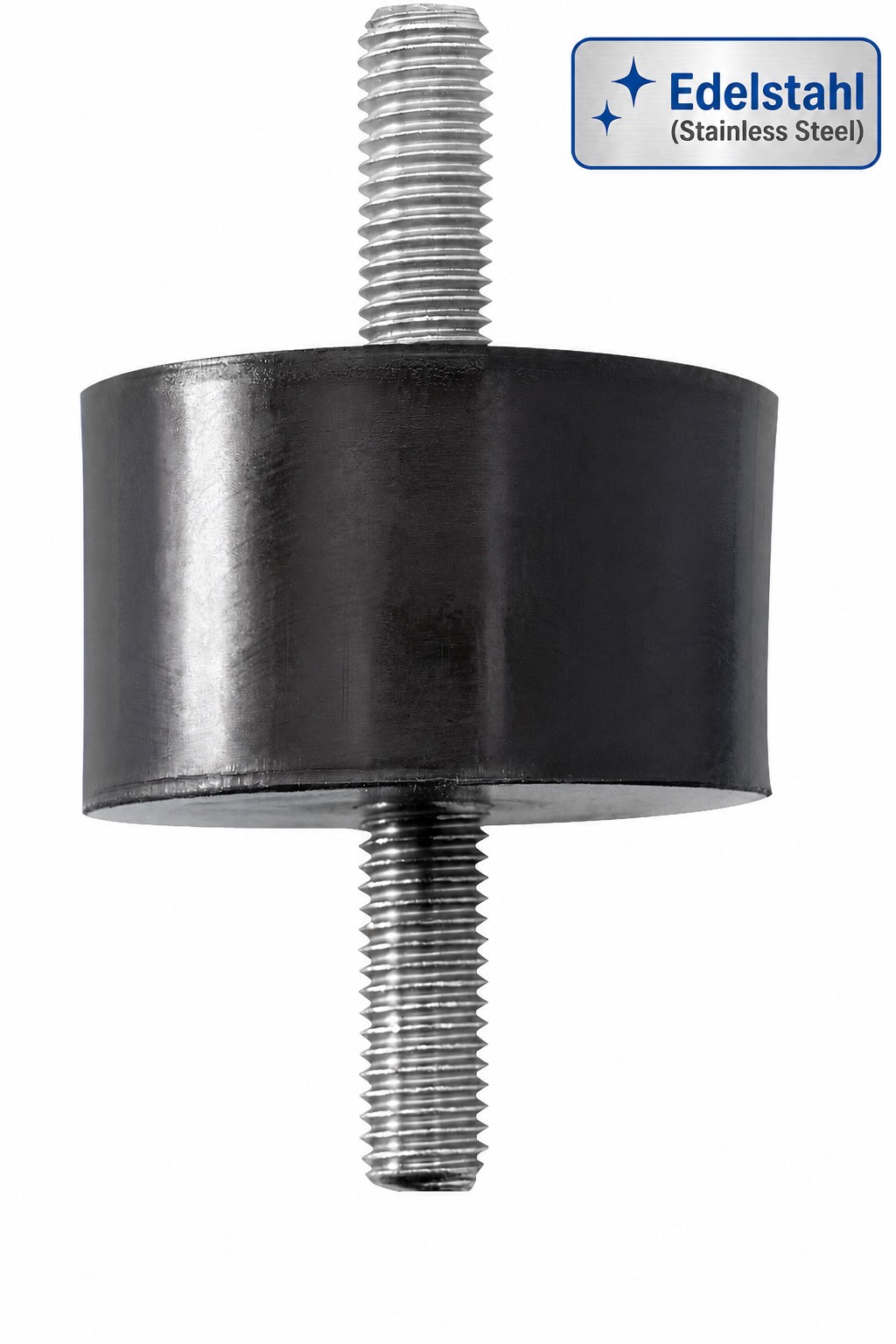

Gummi-Edelstahl-Puffer Typ-1 (A)
Beidseitig Gewindebolzen
- Metallwerkstoff: 1.4571 (V2A/AISI 316)< Ø50mm / >Ø50mm 1.4301 (V2A / AISI 304)
- Gummiwerkstoff: NR Naturkautschuk Shore A 55°±5, schwarz
Sondervarianten
-
- Gummi: NBR/EPDM/CR/Silikon/elektrisch Leitend etc.
- Shorhärten: 30-90°Shore A
- Gewindebolzen (Sonderlängen / Ungleich)
Auch in Edelstahl erhältlich
| Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) |
|---|---|---|---|---|
| VA-15-15-1 | 15 | 15 | M 4 | 11 |
| VA-15-25-1 | 15 | 25 | M 4 | 11 |
| -------- | -- | -- | -- | -- |
| VA-20-15-1 | 20 | 15 | M 6 | 18 |
| VA-20-20-1 | 20 | 20 | M 6 | 18 |
| VA-20-25-1 | 20 | 25 | M 6 | 18 |
| -------- | -- | -- | -- | -- |
| VA-25-15-1 | 25 | 15 | M 6 | 18 |
| VA-25-20-1 | 25 | 20 | M 6 | 18 |
| VA-25-25-1 | 25 | 25 | M 6 | 18 |
| VA-25-30-1 | 25 | 30 | M 6 | 18 |
| -------- | -- | -- | -- | -- |
| VA-30-20-1 | 30 | 20 | M 8 | 20 |
| VA-30-25-1 | 30 | 25 | M 8 | 20 |
| VA-30-30-1 | 30 | 30 | M 8 | 20 |
| VA-30-40-1 | 30 | 40 | M 8 | 20 |
| -------- | -- | -- | -- | -- |
| VA-40-30-1 | 40 | 30 | M 8 | 23 |
| VA-40-40-1 | 40 | 40 | M 8 | 23 |
| Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) |
|---|---|---|---|---|
| VA-50-30-1 | 50 | 30 | M 10 | 28 |
| VA-50-40-1 | 50 | 40 | M 10 | 28 |
| VA-50-45-1 | 50 | 45 | M 10 | 28 |
| VA-50-50-1 | 50 | 50 | M 10 | 28 |
| -------- | -- | -- | -- | -- |
| VA-75-40-1 | 75 | 40 | M 12 | 38 |
| VA-75-50-1 | 75 | 50 | M 12 | 38 |
| VA-75-55-1 | 75 | 55 | M 12 | 38 |
| -------- | -- | -- | -- | -- |
| VA-100-40-1 | 100 | 40 | M 16 | 42 |
| VA-100-50-1 | 100 | 50 | M 16 | 42 |
| VA-100-55-1 | 100 | 55 | M 16 | 42 |
| VA-100-60-1 | 100 | 60 | M 16 | 42 |
| VA-100-75-1 | 100 | 75 | M 16 | 42 |
| -------- | -- | -- | -- | -- |
| VA-150-55-1 | 150 | 55 | M 16 | 41 |
| VA-150-75-1 | 150 | 75 | M 16 | 41 |
