Maschinenfüße

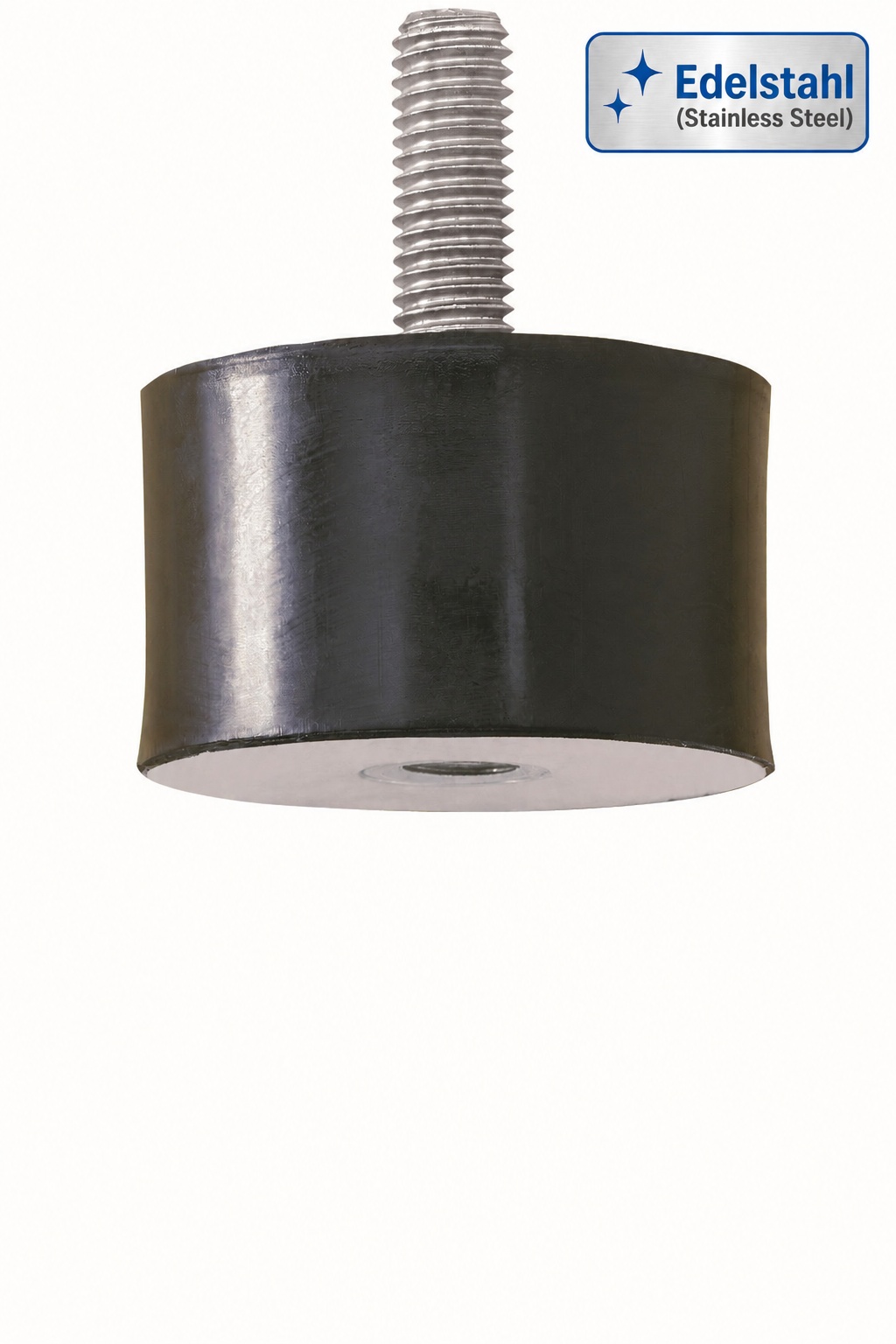

Gummi-Edelstahl-Puffer Typ-2 (B)
Einseitig Außengewinde / Einseitig Innengewinde
- Metallwerkstoff: 1.4571 (V2A/AISI 316)< Ø50mm / >Ø50mm 1.4301 (V2A / AISI 304)
- Gummiwerkstoff: NR Naturkautschuk Shore A 55°±5, schwarz
Sondervarianten :
-
- Gummi: NBR/EPDM/CR/Silikon/elektrisch Leitend etc.
- Shorhärten: 30-90°Shore A
- Gewindebolzen (Sonderlängen / Ungleich)
Auch in Edelstahl erhältlich
| Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
|---|---|---|---|---|---|
| VA-20-20-2 | 20 | 20 | M 6 | 18 | 6 |
| VA-20-25-2 | 20 | 25 | M 6 | 18 | 6 |
| -------- | -- | -- | -- | -- | -- |
| VA-25-20-2 | 25 | 20 | M 6 | 18 | 6 |
| VA-25-25-2 | 25 | 25 | M 6 | 18 | 6 |
| VA-25-30-2 | 25 | 30 | M 6 | 18 | 6 |
| -------- | -- | -- | -- | -- | -- |
| VA-30-20-2 | 30 | 20 | M 8 | 20 | 8 |
| VA-30-30-2 | 30 | 30 | M 8 | 20 | 8 |
| VA-30-40-2 | 30 | 40 | M 8 | 20 | 8 |
| -------- | -- | -- | -- | -- | -- |
| VA-40-30-2 | 40 | 30 | M 8 | 23 | 8 |
| VA-40-40-2 | 40 | 40 | M 8 | 23 | 8 |
| Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
|---|---|---|---|---|---|
| VA-50-30-2 | 50 | 30 | M 10 | 28 | 10 |
| VA-50-40-2 | 50 | 40 | M 10 | 28 | 10 |
| VA-50-45-2 | 50 | 45 | M 10 | 28 | 10 |
| VA-50-50-2 | 50 | 50 | M 10 | 28 | 10 |
| -------- | -- | -- | -- | -- | -- |
| VA-75-40-2 | 75 | 40 | M 12 | 38 | 12 |
| VA-75-50-2 | 75 | 50 | M 12 | 38 | 12 |
| VA-75-55-2 | 75 | 55 | M 12 | 38 | 12 |
| -------- | -- | -- | -- | -- | -- |
| VA-100-40-2 | 100 | 40 | M 16 | 42 | 16 |
| VA-100-50-2 | 100 | 50 | M 16 | 42 | 16 |
| VA-100-55-2 | 100 | 55 | M 16 | 42 | 16 |
| VA-100-60-2 | 100 | 60 | M 16 | 42 | 16 |
| VA-100-75-2 | 100 | 75 | M 16 | 42 | 16 |
| -------- | -- | -- | -- | -- | -- |
| VA-150-55-2 | 150 | 55 | M 16 | 41 | 16 |
| VA-150-75-2 | 150 | 75 | M 16 | 41 | 16 |
