Maschinenfüße

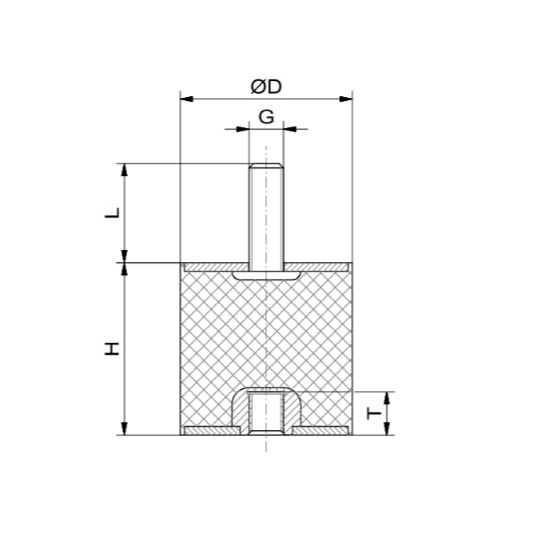

Gummi-Metall-Puffer Typ-2 (B)
Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
---|---|---|---|---|---|
08-08-2 | 8 | 8 | M 3 | 6 | 3 |
-------- | -- | -- | -- | -- | -- |
10-08-2 | 10 | 8 | M 4 | 10 | 5 |
10-10-2 | 10 | 10 | M 4 | 10 | 5 |
10-15-2 | 10 | 15 | M 4 | 10 | 5 |
-------- | -- | -- | -- | -- | -- |
15-15-2 | 15 | 15 | M 4 | 10 | 5 |
15-20-2 | 15 | 20 | M 4 | 10 | 5 |
15-25-2 | 15 | 25 | M 4 | 10 | 5 |
-------- | -- | -- | -- | -- | -- |
15-10-2-M5 | 15 | 10 | M 5 | 12 | 5 |
15-15-2-M5 | 15 | 15 | M 5 | 12 | 5 |
-------- | -- | -- | -- | -- | -- |
20-12-2 | 20 | 12 | M 6 | 18 | 6 |
20-15-2 | 20 | 15 | M 6 | 18 | 6 |
20-20-2 | 20 | 20 | M 6 | 18 | 6 |
20-25-2 | 20 | 25 | M 6 | 18 | 6 |
20-30-2 | 20 | 30 | M 6 | 18 | 6 |
Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
---|---|---|---|---|---|
25-15-2 | 25 | 15 | M 6 | 18 | 6 |
25-20-2 | 25 | 20 | M 6 | 18 | 6 |
25-25-2 | 25 | 25 | M 6 | 18 | 6 |
25-30-2 | 25 | 30 | M 6 | 18 | 6 |
-------- | -- | -- | -- | -- | -- |
25-20-2-M8 | 25 | 20 | M 8 | 20 | 7 |
25-25-2-M8 | 25 | 25 | M 8 | 20 | 7 |
25-30-2-M8 | 25 | 30 | M 8 | 20 | 7 |
-------- | -- | -- | -- | -- | -- |
30-15-2 | 30 | 15 | M 8 | 20 | 8 |
30-20-2 | 30 | 20 | M 8 | 20 | 8 |
30-25-2 | 30 | 25 | M 8 | 20 | 8 |
30-30-2 | 30 | 30 | M 8 | 20 | 8 |
30-35-2 | 30 | 35 | M 8 | 20 | 8 |
30-40-2 | 30 | 40 | M 8 | 20 | 8 |
-------- | -- | -- | -- | -- | -- |
40-20-2 | 40 | 20 | M 8 | 23 | 8 |
40-25-2 | 40 | 25 | M 8 | 23 | 8 |
40-30-2 | 40 | 30 | M 8 | 23 | 8 |
40-35-2 | 40 | 35 | M 8 | 23 | 8 |
40-40-2 | 40 | 40 | M 8 | 23 | 8 |
-------- | -- | -- | -- | -- | -- |
40-25-2-M10 | 40 | 25 | M 10 | 28 | 10 |
40-30-2-M10 | 40 | 30 | M 10 | 28 | 10 |
40-40-2-M10 | 40 | 40 | M 10 | 28 | 10 |
Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
---|---|---|---|---|---|
50-20-2 | 50 | 20 | M 10 | 28 | 10 |
50-25-2 | 50 | 25 | M 10 | 28 | 10 |
50-30-2 | 50 | 30 | M 10 | 28 | 10 |
50-40-2 | 50 | 40 | M 10 | 28 | 10 |
50-45-2 | 50 | 45 | M 10 | 28 | 10 |
50-50-2 | 50 | 50 | M 10 | 28 | 10 |
-------- | -- | -- | -- | -- | -- |
60-30-2 | 60 | 30 | M 10 | 28 | 10 |
60-40-2 | 60 | 40 | M 10 | 28 | 10 |
60-45-2 | 60 | 45 | M 10 | 28 | 10 |
60-50-2 | 60 | 50 | M 10 | 28 | 10 |
-------- | -- | -- | -- | -- | -- |
70-30-2 | 70 | 30 | M 10 | 28 | 10 |
70-45-2 | 70 | 45 | M 10 | 28 | 10 |
70-60-2 | 70 | 60 | M 10 | 28 | 10 |
70-45-2-M12 | 70 | 45 | M 12 | 37 | 12 |
70-60-2-M12 | 70 | 60 | M 12 | 37 | 12 |
-------- | -- | -- | -- | -- | -- |
75-40-2 | 75 | 40 | M 12 | 37 | 12 |
75-50-2 | 75 | 50 | M 12 | 37 | 12 |
75-55-2 | 75 | 55 | M 12 | 37 | 12 |
-------- | -- | -- | -- | -- | -- |
75-50-2-M16 | 75 | 50 | M 16 | 42 | 16 |
75-55-2-M16 | 75 | 55 | M 16 | 42 | 16 |
Artikel | ØD (mm) | H (mm) | G (mm) | L (mm) | T (mm) |
---|---|---|---|---|---|
100-40-2 | 100 | 40 | M 16 | 41 | 16 |
100-50-2 | 100 | 50 | M 16 | 41 | 16 |
100-55-2 | 100 | 55 | M 16 | 41 | 16 |
100-60-2 | 100 | 60 | M 16 | 41 | 16 |
100-75-2 | 100 | 75 | M 16 | 41 | 16 |
100-100-2 | 100 | 100 | M 16 | 41 | 16 |
-------- | -- | -- | -- | -- | -- |
125-75-2 | 125 | 75 | M 16 | 41 | 16 |
125-100-2 | 125 | 100 | M 16 | 41 | 16 |
-------- | -- | -- | -- | -- | -- |
150-50-2 | 150 | 50 | M 16 | 45 | 16 |
150-55-2 | 150 | 55 | M 16 | 45 | 16 |
150-75-2 | 150 | 75 | M 16 | 45 | 16 |
150-100-2 | 150 | 100 | M 16 | 45 | 16 |
-------- | -- | -- | -- | -- | -- |
150-50-2-M20 | 150 | 50 | M 20 | 45 | 20 |
150-55-2-M20 | 150 | 55 | M 20 | 45 | 20 |
150-75-2-M20 | 150 | 75 | M 20 | 45 | 20 |
-------- | -- | -- | -- | -- | -- |
200-100-2 | 200 | 100 | M 20 | 45 | 20 |
